Фланцы

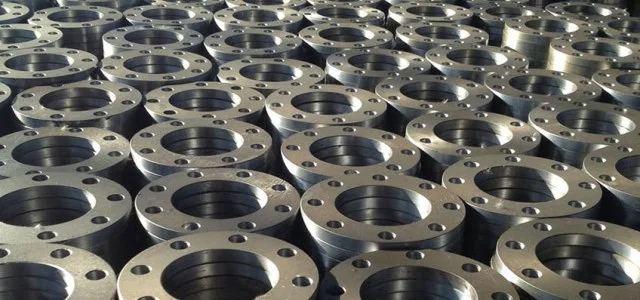

Фланец — это деталь трубопровода, представляющая собой плоское металлическое кольцо с отверстиями для крепежа, служащие для присоединения трубопроводов к различным сосудам и аппаратам, ёмкостям, а также для присоединения запорной арматуры. Основные различия фланцев заключаются в их диаметрах, в ГОСТах и их исполнениях.

Виды фланцевых соединений
Фланцы различаются по размерам, форме поверхности, а также по способам крепления.

Основные виды фланцевых соединений:
- фланец плоский приварной;
- фланец воротниковый приварной встык;
- фланец свободный на приварном кольце.

Свободные и плоские фланцы применяются при невысоких и средних нагрузках и выдерживают давление до 2,5 Мпа (25 кгс/см2 ). Воротниковые фланцы применяются при особенно высоких отметках давления — до 20,0 Мпа (200 кгс/см2).

Нормативные документы используемые при производстве фланцев
Фланцы изготавливаются по ГОСТ 33259-2015, также воротниковые фланцы могут изготавливаться по стандартам DIN 2633, с конструкциями и размерами по DIN 2633
Возможна поставка фланцев по ASME B16.5, ASME B16.47, ASTM A182, MSS SP-6, MSS SP- 44, DIN 2527, 2566, 2573 и др.
Кроме того производственные мощности и нормативно-техническая база позволяют производить фланцы переходные. Переходной фланец (фланец переходной) изготавливается по предварительно-согласованным рабочим чертежам, а так же по имеющимся разработкам проектных институтов и проектно-конструкторских организаций. Применение переходных фланцев, в некоторых случаях, позволяет существенно оптимизировать существующую трубопроводную систему, исключив применение габаритных переходов.
Фланец как монтажная единица входит в состав таких изделий как изолирующее фланцевое соединение (ИФС), используется для установки отборных диафрагм и др.

ООО «ДЗМИ» имеет возможность поставлять фланцы, имеющие нестандартные (отличные от ГОСТ) размеры по чертежам заказчика из различных марок сталей.
Изготовление фланцев строго регламентировано и проверяется на соответствие установленным требованиям ГОСТ к данной продукции.
Требования, предъявляемые к качеству крепежных деталей, максимально высокие. Ведь в процессе эксплуатации именно фланцы выдерживают максимальную нагрузку, обеспечивая работу механизмов и агрегатов в условиях высокого давления и максимальных температур.

Исполнения фланцев
При производстве фланцев, в ГОСТе имеется 9 исполнений фланцев, а для свободного фланца исполнения могут быть только для приварного кольца. В связи с этим при заказе фланцев, кроме диаметра и давления, необходимо обязательно указать и исполнение уплотнительной поверхности.

Фланцы первого исполнения применяются на трубопроводах, транспортирующих вещества класса А и Б, с условным давлением не превышающее 63 кгс/см2.

При условном давлении свыше 25 кгс/см2 в основном используют:- Фланец 2 исполнения с выступом, и соединяют с фланцем 3 исполнения с впадиной;- Фланец 4 исполнения с шипом, соединяют с фланцем 5 исполнения с пазом;- Фланец 6 исполнения под прокладку линзовую, соединяют с фланцем исполнения 6;- Фланец 7 исполнения под прокладку овального сечения, соединяются с фланцем исполнения 7;- Фланец 8 исполнения с шипом, соединяют с фланцем 9 исполнения с пазом. В этом случае используют фторопластовую прокладку.

Марки сталей используемые при производстве фланцев
Следующая отличительная характеристика фланца – это используемые, при производстве фланцев, марки сталей. Фланцы изготавливаются как из углеродистых и легированных сталей, так и из нержавеющих сталей, таких как сталь 20, 20А, 20С, 09Г2С, 09ГСФ, 13ХФА, 20ФА, 15Х5М, 15ХМ, 15ГС, 06ХН28МДТ, 12Х18Н10Т, 10Х17Н13М2Т, европейских аналогов и других марок стали.

Область применения фланцев
Фланцы используются в таких отраслях, как:
- нефте-газовая отрасль;
- пищевая промышленность;
- химическое производство;
- фармацевтическая промышленность;
- нефтепереработка;
- тепло-энергетическая отрасль;
- и других отраслях промышленности

Эксплуатационные качества фланцев
Стальные фланцы ориентированы на применение при давлении от 6 до 200 атмосфер и подходит для использования в любых климатических зонах РФ.
В качестве материала для изготовления фланцев, как правило, используются углеродистые, легированные и нержавеющие стали ( Например: ст.20, 20А, 20С, 09Г2С, 09ГСФ, 13ХФА, 20ФА, 15Х5М, 15ХМ, 15ГС, 06ХН28МДТ, 12Х18Н10Т, 10Х17Н13М2Т, европейских аналогов и др.).

К числу достоинств фланцев поставляемых ООО «ДЗМИ» можно отнести следующие:
- высокий уровень прочности;
- надежность и долговечность;
- обеспечение максимально герметичного соединения.

В компании «Дзержинский завод металлоизделий» вы можете приобрести различные виды фланцев, как фланцев из углеродистой стали, так и нержавеющих фланцев. Для этого Вам нужно отправить запрос на эл. адрес info@dzmi-52.ru
В заявке на фланцы нужно указать исполнение, диаметр, давление, нормативный документ и марку стали (Например: Фланец 2-250-16 ГОСТ 12821-80 ст. 09Г2С, где 2 — это исполнение, 250 — диаметр, 16 - давление, ГОСТ 12821-80 — нормативный документ и ст. 09Г2С — марка стали фланца). Также в заявке необходимо указывать количество запрашиваемых деталей и обязательно контакты для обратной связи.
В комплект поставки обычно входят еще болты и гайки, шпильки, а также прокладки соответствующих размеров.
