Опоры

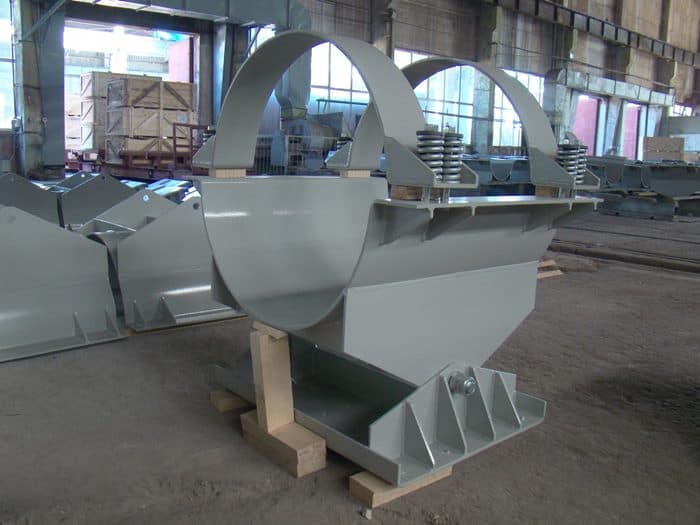

Опора — это деталь трубопровода, предназначенная для его установки или крепления.

Кроме установки и крепления трубопроводов, опоры используют для снятия осевых, поперечных и других нагрузок на трубопровод. Опоры устанавливаются, как правило, как можно ближе к нагрузкам: запорной арматуре, деталям трубопровода, концевым участкам трубопровода. Опоры трубопроводов охватывают весь спектр диаметров от 25 до 1400 в зависимости от диаметра трубопровода. Так-же стоит отметить что материал опор трубопровода должен соответствовать материалу трубы, т.е. Если труба из ст.09Г2С то и опора трубопровода должна быть из ст.09Г2С. При изготовлении опор и подвесок трубопроводов могут использоваться как общие стандарты, так и чертежи, подготовленные для определенных проектов.

Основной материал, указанный в рабочих чертежах — углеродистая сталь, используется для изготовления опор, применяемых в районах с расчетной температурой наружного воздуха до минус 30 град.С. В случае применения неподвижных опор или скользящих опор в районах с температурой наружного воздуха до минус 40 град.С., для изготовления используется материал — сталь низколегированная марки 17ГС-12, 17Г1С-12, 14Г2-12 по ГОСТ 19281-89, размеры опор и их деталей остаются неизменными. Для районов с расчетной температурой наружного воздуха до минус 60 град.С используется сталь 09Г2С- 14 по ГОСТ 19281-89.

Опоры трубопроводов подразделяются по видам: опора неподвижная, опора скользящая, опора хомутовая, опора катковая и др.

Опора неподвижная
В типовых проектах представлены конструкции неподвижных опор, особенность которых состоит в свободном прилегании опорных элементов к несущей конструкции (без приварки), что позволяет разгрузить трубопровод, а так же несущие конструкции от действия крутящих моментов.
Серия 5.903-13 Изделия и детали трубопроводов для тепловых сетей. Выпуск 7-95.
ТС-659.00.00 — опора неподвижная хомутовая трубопроводов Дн 32-219 мм;
ТС-660.00.00 — опора неподвижная двухупорная трубопроводов Дн 32-1420 мм;
ТС-661.00.00 — опора неподвижная четырехупорная трубопроводов Дн 133-1420 мм;
ТС-666.00.00 — опора неподвижная щитовая трубопроводов Дн 108-1420мм;
ТС-671-00.00 — опора неподвижная бугельная с корпусом трубопроводов Дн 377-1420 мм — предназначены для трубопроводов тепловых сетей.

Для трубопроводов по «Правилам пара и горячей воды» листовая сталь подвергается всем видам испытания и контроля, предусмотренного «Правилами». Материал крепежных изделий, находящихся вблизи трубопровода — сталь марок 30Х, 35Х или 40Х по ГОСТ 4543-71.

Опора скользящая

Скользящие (подвижные) опоры - поддерживают трубопровод, но не препятствуют его смещениям. Предназначение опор скользящих - воспринимать вертикальные нагрузки от массы трубопровода. Опоры скользящие - обеспечивают возможность теплового перемещения трубопровода, как в направлении его оси, так и в поперечном направлении.

Серия 4.903-10 выпуск 5 тип Т13 опоры скользящие от Ду32 до Ду159 включительно состоят из гнутой скобы и приваренным ребром жесткости.

Серия 4.903-10 выпуск 5 тип Т13 опоры скользящие от Ду194 до Ду630 включительно состоят из гнутой скобы и приваренными ребрами жесткости и подушками.

Серия 4.903-10 выпуск 5 тип Т14 опоры скользящие от Ду32 до Ду1420 включительно состоят из гнутой скобы и приваренным ребром жесткости.

ГОСТ 14911-82 (ОСТ 36-94-83) опоры стальные подвижные (скользящие) (ОПП3) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 57 до 1620мм.

ГОСТ 14911-82 (ОСТ 36-94-83) опоры скользящие (ОПБ) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 530мм. ОПБ 2 - состоит из подушки, хомута с гайками соответствующего диаметра.

Опоры хомутовые

Опоры хомутовые - также предназначены для снятия как для осевых, так и боковых нагрузок с трубопровода.

Опоры стальные подвижные хомутовые (ОПХ1) предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 48мм. Изготавливаются в соответствии с ГОСТ 14911-82 (ОСТ 36-94-83).

Опоры подвижные хомутовые типа ОПХ1 от Ду18 до Ду48 включительно, применяются в качестве подвижных опор.

Состоят из гнутых хомутов, штампованного корпуса с приваренными подушками, ушами и ребром жесткости.

Покрытие опор трубопроводов

Все детали и поверхности опор, за исключением резьбовых частей и поверхностей, сопрягаемых при монтаже с трубой или несущей конструкцией, должны быть окрашены дважды по грунту краской БТ-177 по ГОСТ 5631-79, а не окрашиваемые поверхности и резьбовые части деталей опор должны защищаться от коррозии смазкой ПВК по ГОСТ 19573-83.

Сварка соединений опорных конструкций, в том числе опор с трубопроводом — ручная электродуговая и полуавтоматическая порошковой проволокой или в защитных газах плавящимся электродом. Сварку соединений опор с трубопроводом Ду до 100 мм рекомендуется выполнять в ручную не плавящимся электродом в среде аргона с подачей присадочной проволоки.

При защите трубопроводов от вредного воздействия блуждающих токов необходимо предусмотреть электроизоляционную прокладку из паронита, снабженную металлическим кожухом из стального оцинкованного листа для предохранения изоляции от механических повреждений.
